OS2 75

OS2 75 ist das Fenster mit thermischer Trennung aus Edelmetallen, mit minimalen Profilen von 27 mm, zentralem Knoten zwischen den beiden Fenstern von nur 62 mm, Tiefe von 77 mm für Glas bis 50 mm. Das System ist das einzige, das über alle Arten von Öffnungen, Kippen und Drehen, Bi-Folding, Pivot, Lift and Slide und Einbruchschutz verfügt und Ihnen die Möglichkeit bietet, immer den gleichen Abschnitt im Blick zu haben.

SYSTEMMERKMALE

  1. Flipper-Dichtungs- und Doppeldichtungsüberlappungssystem
  2. Verbundwerkstoff strukturelle thermische Trennung: Polyamid
  3. Dichtung des inneren Türschließers
  4. passende Nut für Verglasungen bis 50 mm
  5. Verbundwerkstoff strukturelle thermische Trennung: Polyurethan
  6. Hardware-Steckplatz
  7. Glasleiste
  8. interne und externe Überlappung

ERHEBUNG

Es stehen mehr als 40 Profile zur Auswahl, in denen Sie Lösungen für jede formale oder funktionale Projektanforderung finden können. Die Profile können flächenbündige und nicht flächenbündige Glasscheiben aufnehmen, die Einfassung des einfarbigen Bereichs der Fenster, aus denen die Front besteht, hervorheben oder für das Auge unmerklich machen, feste oder zu öffnende Flügel entsprechend in die Gestaltung der Fassade einfügen.

Um die verschiedenen verfügbaren Optionen besser unterscheiden zu können, haben wir zwei Subsysteme erstellt: OS2 75.1 und OS2 75.2.

75.1

Flügel sind in der Frontansicht gut zu unterscheiden, Glasscheiben, die nicht flächenbündig zwischen Flügeln montiert sind, und feste Scheiben

75.1 Der Mittelknoten der zweiflügeligen Tür hat einen reduzierten Querschnitt, während die Profile, die ihn umrahmen, ausgeprägt sind

75.1 Die Verglasung wird durch schlanke Profile gemessen, wobei die zweiflügelige Öffnung in der Mitte sichtbar

ist

75.2

Gleichmäßig angeordnete Knotenpunkte zwischen Flügeln und festen Paneelen sowie mit koplanaren Glasbefestigungen

75.2 Die Profile des Rahmenumfangs haben das gleiche Design wie der zentrale Knoten

75.2 Die Profile machen die Unterschiede zwischen zweiflügeligen Türen und festen Paneelen nicht wahrnehmbar

GLASLEISTE

Die kleinen Profile, die vor dem Glas angebracht werden, um es zu befestigen, sind ebenfalls Designelemente des Rahmens und werden in den gleichen Ausführungen wie das Fenster hergestellt

kariert

dreieckig

dünn

abgerundetes Quadrat

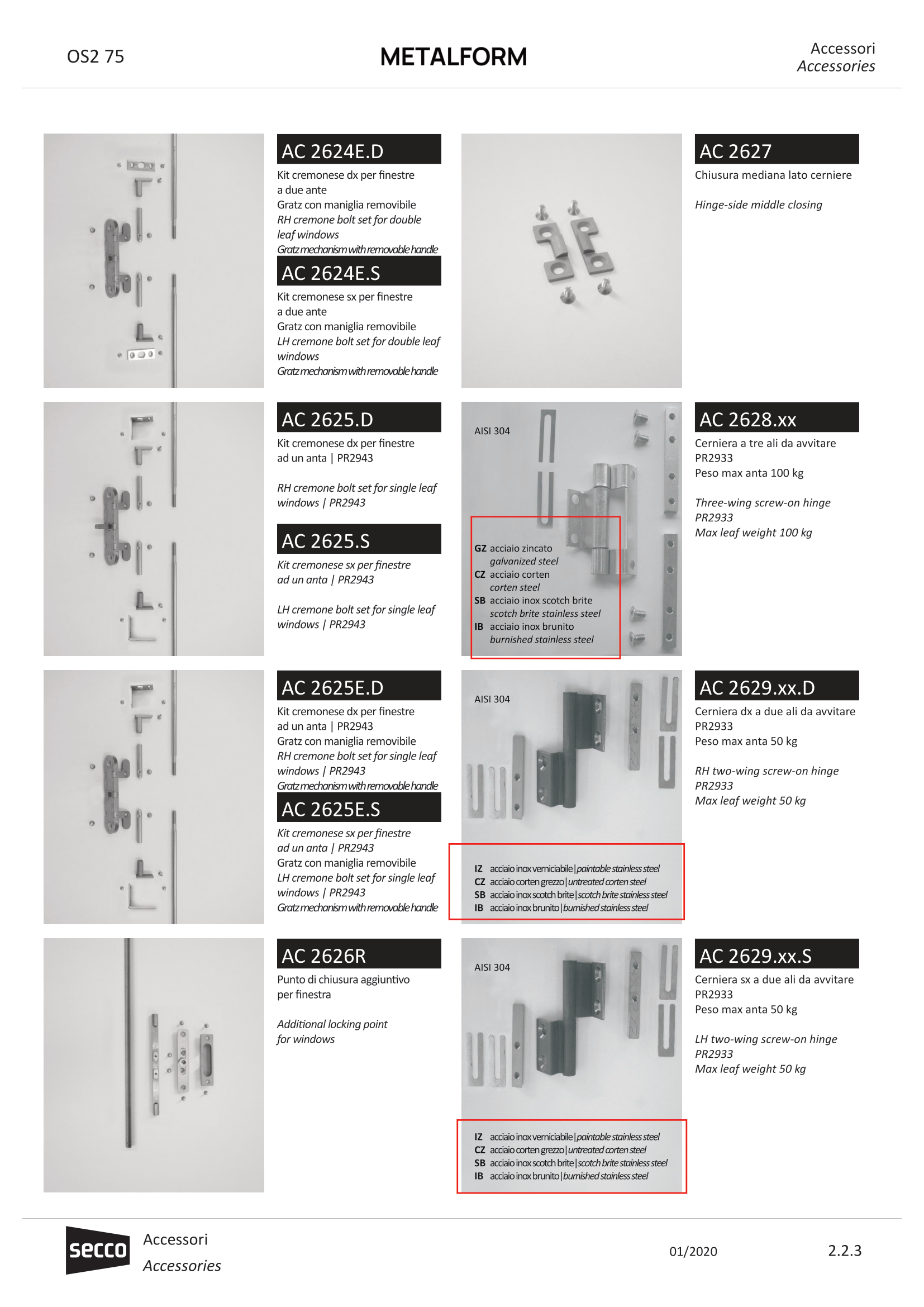

SCHARNIERE

Um sich besser in den Fensterrahmen zu integrieren, sind die Scharniere schlank, minimalistisch und in den gleichen Ausführungen wie der Rahmen erhältlich. Beim Kippen und Drehen können die Scharniere verdeckt werden.

Zweiflügeliges Scharnier Edelstahl Cortenstahl

Dreiflügeliges Scharnier Edelstahl Cortenstahl

GRIFFE

Diskret, geometrisch, minimalistisch und in den gleichen Ausführungen wie der Rahmen, fügen sich die Griffe perfekt in den Rahmen ein

Vitruvio Tronca Edelstahl Messing

Vitruvio Quadra Edelstahl Cortenstahl

Vitruvio Tonda Edelstahl Messing

Vitruvio Ovale Edelstahl Messing

MATERIALIEN

OS2 75 ist auch in 4 Edelmetallen in der Bi-Material-Kombination erhältlich, die zwei verschiedene Materialien zwischen Innen- und Außenbereich kombiniert

verzinkter Stahl lackiert

Edelstahl Scotch Brite brüniert

Cortenstahl oxidiert

Messing natur brüniert

TECHNISCHE DATEN & DOWNLOADS

Laden Sie hier unterstützende Dokumente und Broschüren herunter
Downloads coming soon
